Einzelansicht
1112/0,5.5.90.110
Beschreibung
- Mutternbaureihe 1112 mit Einzelgangumlenkung als Zylinder-Einzelmutter mit Anschlussgewinde und 4-Punkt-Kontakt, ohne Abstreifer
- Spindelgewinde eingängig geschliffen nach Klasse P1-P5
- Miniatur-Kugelgewindetriebe auch mit Axialspiel erhältlich
Technische Daten und Abmessungen
- Muttertyp
- 1112
- Leerlaufdrehmoment VON
- [Ncm]
- 1,5
- Nenn-Ø
- [mm]
- dN
- 5
- Leerlaufdrehmoment BIS
- [Ncm]
- 1,5
- Steigung
- [mm]
- P
- 0,5
- Genauigkeit T oder P
- P

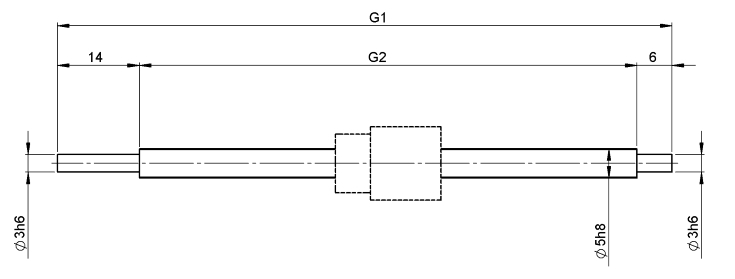

- Spindelform
- A
- Vorspannung/spielfrei/Axialspiel
- spielfrei
- Hub
- [mm]
- 60
- Mutterlänge
- [mm]
- L
- 19
- Gesamtlänge
- [mm]
- G1
- 110
- Länge Spanngewinde
- [mm]
- L2
- 6
- Gewindelänge
- [mm]
- G2
- 90
- Dyn. Tragzahl
- [kN]
- Ca
- 0,17
- Umläufe
- i
- 1x3
- Stat. Tragzahl
- [kN]
- C0a
- 0,24
- Kugel-Ø
- [mm]
- dW
- 0,6
- Ø-Hakenschlüsselaufnahme
- [mm]
- HS
- 2
- DN-Wert (ca.)
- 120000
- Zentrierbund-Ø
- [mm]
- D1
- 12,5
- Gangzahl
- 1
- Spanngewinde-Ø/Anschlussgewinde-Ø
- [mm]
- D2
- M10x1
