Anschlussgewindemutter auf Montagehülse

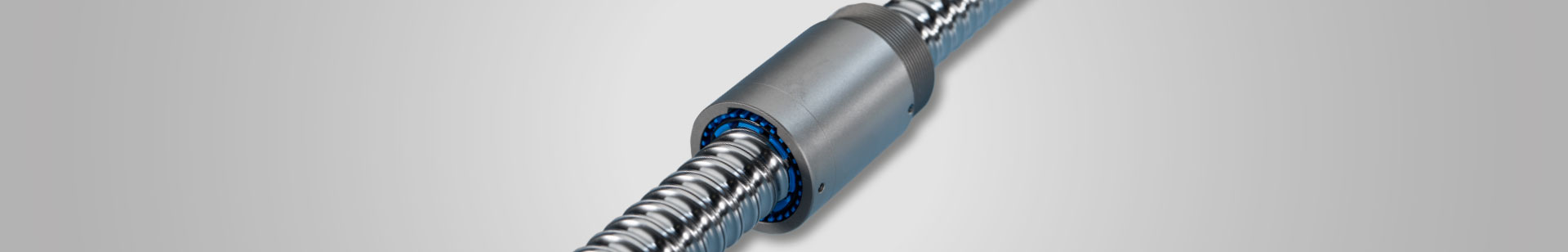

Gerollte Kugelgewindetriebe

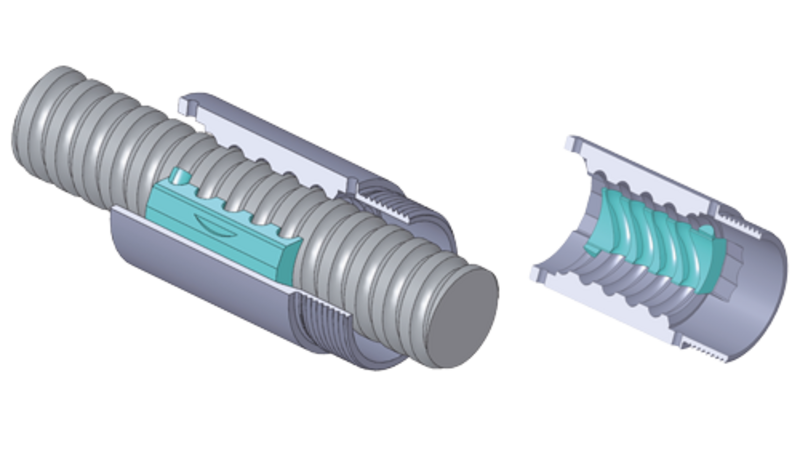

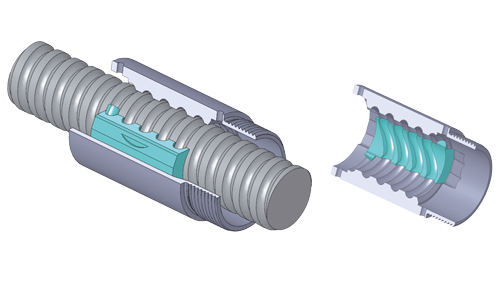

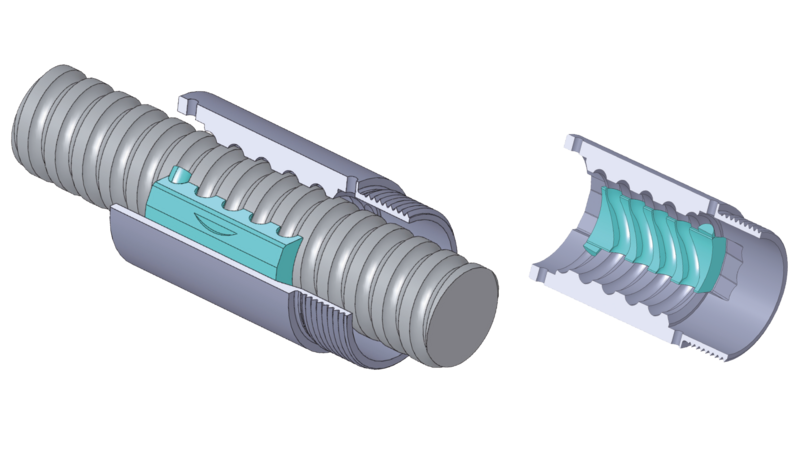

Baureihe 8132
Zylindrische Einzel-Mutter mit Befestigungsgewinde, Umlenkleiste, beidseitig Abstreifer

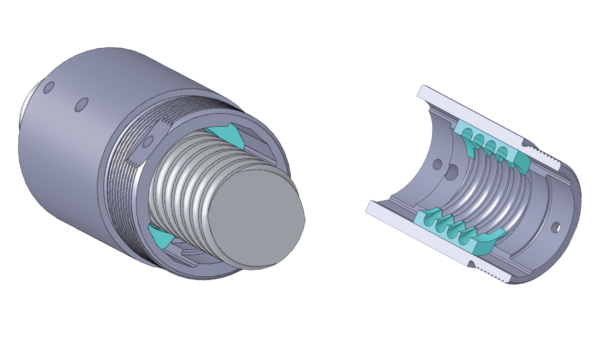

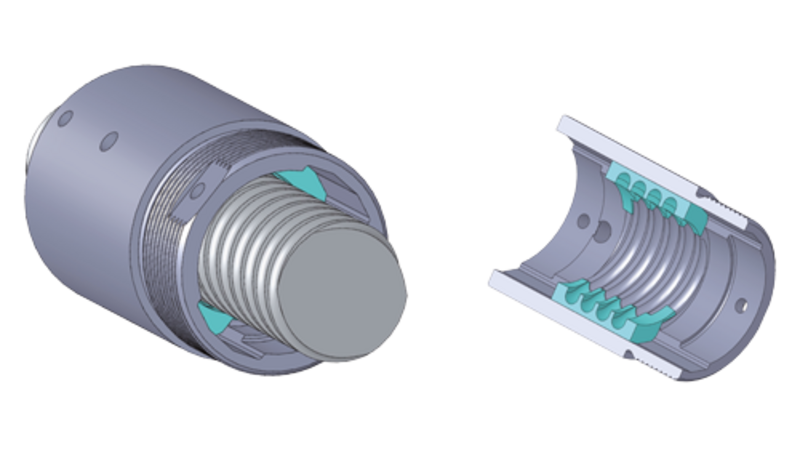

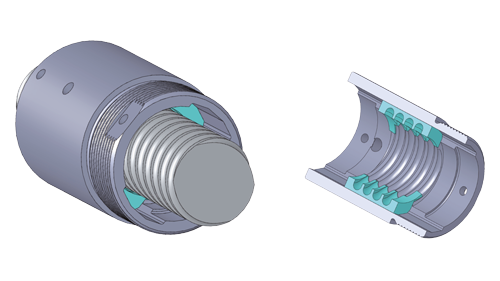

Baureihe 8142
Zylindrische Einzel-Mutter mit Befestigungsgewinde, Umlenkleisten, beidseitig Abstreifer, zweigängig
Gesamtkatalog zum Download
Ein Vorteil eines gerollten Kugelgewindetriebs mit Anschlussgewindemutter ist die höhere Steifigkeit und Genauigkeit. Zudem ermöglicht die Anschlussgewindemutter eine einfach Montage und Demontage des Systems. Für höhere Anforderungen zur Genauigkeit und Lebensdauer empfehlen wir geschliffene Kugelgewindetriebe, wahlweise mit ETA+ Technologie für eine erhöhte Engergie-Effizienz.

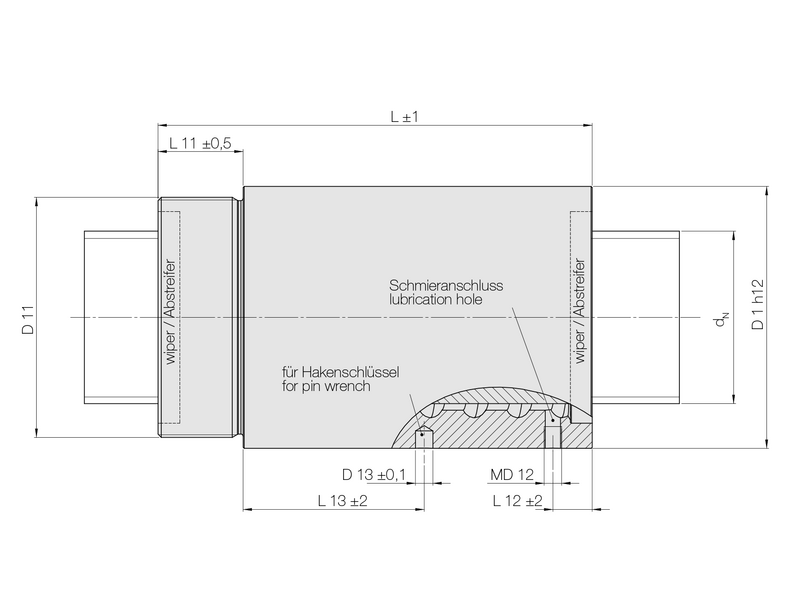

Technische Daten und Abmessungen
Die hier aufgeführten Tragzahlen gelten für Genauigkeitsklasse T5. Für T7 Faktor 0,9 und für T10 Faktor 0,7 verwenden um Tragzahlen entsprechend zu reduzieren.
Weitere Spezifikationen, Abmaße und Informationen zur Lebensdauerberechnung und Schmierung finden Sie im Gesamtkatalog für gerollte Kugelgewindetriebe.
| Bezeichnung | dN [mm] | P [mm] | i Umläufe | L [mm] | ø D1 [mm] | Dyn. Tragzahl [kN] | Stat. Tragzahl [kn] |
|---|---|---|---|---|---|---|---|
| 8132/5.16.3,5.4 | 16 | 5 | 4 | 57,5 | 32 | 12,9 | 16 |
| 8132/5.20.3,5.4 | 20 | 5 | 4 | 57,5 | 38 | 15,5 | 22,3 |
| 8132/5.25.3,5.5 | 25 | 5 | 5 | 63,5 | 42 | 21,2 | 35,9 |
| 8142/10.25.3,5.4 | 25 | 10 | 2 + 2 | 61 | 42 | 16,1 | 25,5 |
| 8132/5.32.3,5.5 | 32 | 5 | 5 | 65,5 | 52 | 24,8 | 49,7 |
| 8132/10.32.6.4 | 32 | 10 | 4 | 85 | 52 | 39,4 | 60,8 |
| 8132/5.40.3,5.5 | 40 | 5 | 5 | 67,5 | 58 | 27,5 | 63,6 |
| 8132/10.40.7,5.5 | 40 | 10 | 5 | 105,5 | 65 | 71,5 | 118,9 |
| 8132/10.50.7,5.6 | 50 | 10 | 6 | 118 | 78 | 95,6 | 186,5 |
| 8132/10.63.7,5.6 | 63 | 10 | 6 | 118 | 92 | 107,4 | 241,3 |
| 8132/10.80.7,5.6 | 80 | 10 | 6 | 126 | 120 | 123,8 | 328,6 |
- Die hier aufgeführten Standardabmessungen für Spindelwellen und Muttern sind kurzfristig verfügbar.
- Weitere Größen, konfektionierte Kugelgewindetriebe nach Zeichnung, inklusive Endenbearbeitung mit montierter Mutter sind auf Anfrage erhältlich.
- Nicht aufgeführte Sonderabmessungen, sowie Kugelgewindetriebe in korrosionsbeständiger Ausführung sind ebenfalls auf Anfrage erhältlich.
Anwendungsbereiche für gerollte Kugelgewindetriebe

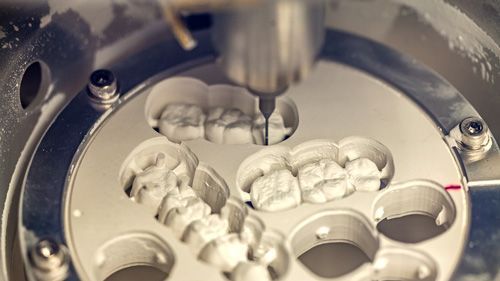

Dentaltechnik
Äußerst korrosionsbeständige Ausführung, rostfreie Kugeln, Auslegung für Nass- oder Trockenbearbeitung, Sonderschmierung oder Trockenlauf

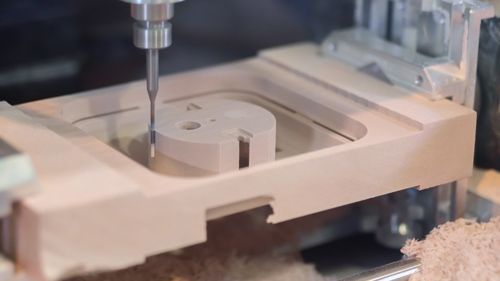

Holzbearbeitungsindustrie
Wahlweise mit überschliffenem Spindelaußendurchmesser und Spezialabstreifer können realisiert werden
Automation
Kostenoptimiert, Sonderschmierung z.B. Fett für Dauerschmierung, Leichtlauf-, Hochtemperatur-, Tieftemperatur- und lebensmittelverträgliches Fett
