Mutternbauformen

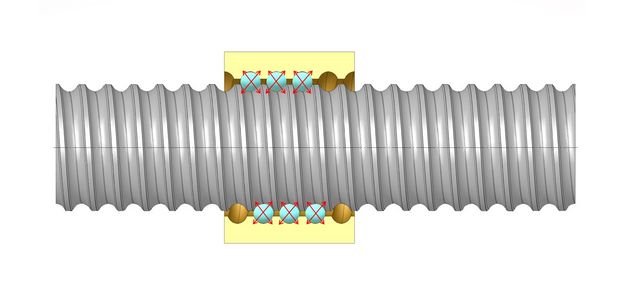

Einzelmutter mit 4-Punkt-Kontakt

Einzelmuttern nach unserer Definition sind solche einteilige Muttern, die keinerlei Steigungs-sprung oder Versatz ihres Innen-gewindes haben. Sie werden ausschließlich über Kugelübermaß vorgespannt. Es ergibt sich ein 4-Punkt-Kontakt der Kugeln. Dadurch unterscheidet sich diese Art von Mutter grundsätzlich von allen anderen. Dies beeinflusst verschiedene technische Daten.

Einzelmutter

Doppelmutter (UNILOCK)

Die zweiteilig Doppelmutter wird bei Steinmeyer nicht mit dem sonst üblichen Zwischenring vorgespannt, sondern über die patentierte UNILOCK-Verbindung. Sie ist dadurch praktisch so kompakt und steif wie eine einteilige Mutter. Die UNILOCK-Verbindung ist völlig öldicht und verhindert zuverlässig auch ein seitliches Verrutschen der Muttern gegeneinander.

Doppelmutter

Pitch-Shift-Mutter

Die Pitch-Shift-Mutter ist einteilig ausgeführt, hat jedoch in der Mitte einen Steigungsversatz. Dadurch wird ein 2-Punkt-Kontakt ermöglicht wie bei der Doppelmutter, die diesen Versatz durch das Verdrehen der beiden Hälften erhält.

Pitch-Shift-Mutter

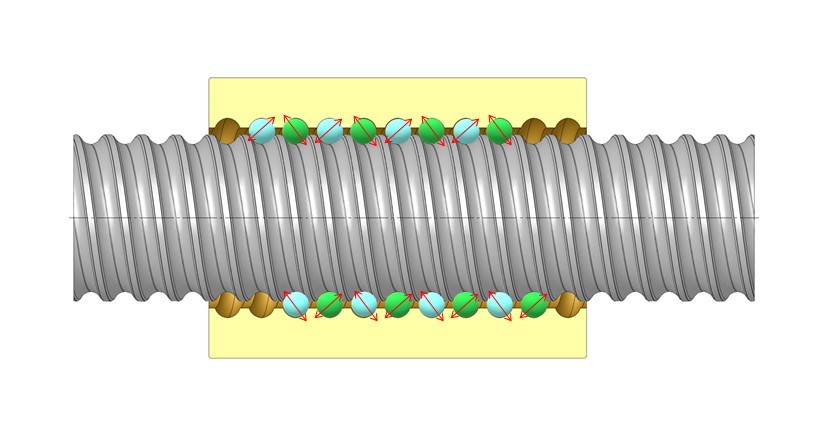

Mutter mit Teilungsversatz

Das gleiche Prinzip kann auch bei zweigängigen Muttern eingesetzt werden, nur dass dann jeweils ein Gewindegang über die ganze Länge versetzt wird. Diese Art der Vorspannung erlaubt den Bau einer "Doppelmutter" (d.h. einer Mutter mit Vorspannung und 2-Punkt-Kontakt) im Bauraum einer konventionellen Einzelmutter.

Mutter mit Teilungsversatz

Federvorgespannte Mutter

Fast ausschließlich bei kleinen Kugelgewindetrieben wird die Federvorspannung einsetzt. Zwei Muttern, die in einem Gehäuse verdrehsicher gelagert sind, werden durch ein Federpaket auseinander gedrückt. Durch die Feder ist die Vorspannung unabhängig von Fertigungstoleranzen oder
Verschleiß immer gleich.

Federvorgespannte Mutter

Technik-Tipp

Steinmeyer verwendet die Definition, dass alle Muttern, die Zweipunktkontakt der Kugeln aufweisen, als "Doppelmutter" bezeichnet werden. Dies macht deswegen Sinn, weil alle diese Muttern sehr ähnliche Gebrauchseigenschaften haben, und weil alle Berechnung für Zweipunktkontakt nach dem selben Schema ablaufen. Beim Vierpunktkontakt gilt dagegen eine andere Formel für die Einbeziehung der Vorspannung in die Berechnung der Lebensdauer.

Die "UNILOCK" genannte Kupplung der Doppelmutter bei Steinmeyer ergibt ein annähernd so kompaktes und steifes Mutternpaket wie eine Pitch-Shift-Mutter. Daher wird in diesem Katalog nicht zwischen den beiden Bauformen unterschieden. Steinmeyer wählt die für die jeweilige Größe günstigste Bauform.

Muttern mit Zweipunktkontakt sind an der ungeraden zweiten Ziffer der Serienbezeichnung zu erkennen (z.B. 1516, 3526 usw.)
