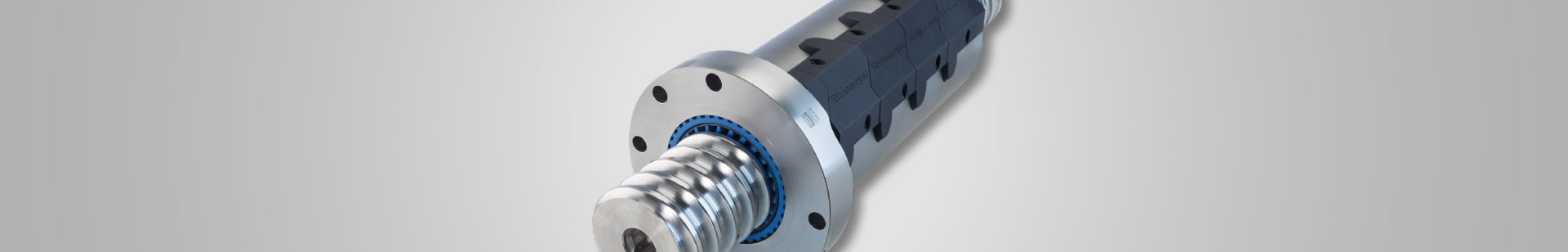

Schwerlast-Kugelgewindetriebe

Bitte beachten Sie die Auswahlmöglichkeiten der Produkttabelle.

Steinmeyer konstruierte die Schwerlastausführungen seiner Kugelgewindetriebe von Grund auf für ihr spezifisches Einsatzfeld: der hochgenauen Positionierung schwerer Lasten mittels Servoantrieb bei hoher Wiederholgenauigkeit. Die Auslegung beginnt bereits mit der Wahl des Materials. So wird für die Schwerlast-Kugelgewindetriebe eine Legierung verwendet, die hohe Einhärtetiefen bei geringen Verzügen erreicht. Darüber hinaus passte Steinmeyer die großen Kugeldurchmesser sowie den Mutternkörper und insbesondere den Flansch an die hohen Kräfte an. So verfügen die Muttern beispielsweise über deutlich höhere Wandstärken als bei herkömmlichen Kugelgewindetrieben üblich. Zudem wurde die Lastübertragung durch FEM-Berechnungen optimiert.

Pressebericht über Schwerlast-Kugelgewindetriebe

Kugelgewindetrieb-Simulation mit Meshparts - wie Steinmeyer seinen Technologie-Vorsprung ausbaut

https://youtu.be/-tgpbh61bbA

Produkte

BezeichnungdN [mm]P [mm]D1 [mm]D4 [mm]L [mm]Dyn. Tragzahl [kN]DN-Wert (ca.)MuttertypUmläufeKugel-Ø [mm]GangzahlStat. Tragzahl [kN]Max. Axialbelastung [kN]Max. Axialspiel [mm]Flanschbreite [mm]Ø FlanschlöcherFlansch-Ø [mm]
9414/20.63A.15.96320117137252542,7012000094143x31511128,10271,40,023211157
9414/10.32A.7,5.63210587198107,1016000094142x37,51182,8053,60,02156,685
9414/10.36A.7,5.63610627598117,0016000094142x37,51213,5058,50,02156,689
9414/10.40A.7,5.940106682135182,8016000094143x37,51377,4091,40,02189100
9414/10.50A.7,5.950107894135203,4016000094143x37,51473,80101,70,02189112
9414/12.32A.9.632126682116132,9016000094142x391217,8066,50,02189100
9414/12.40A.9.940127086152226,8016000094143x391440,00113,40,02189104
9414/12.50A.9.950128096152252,5016000094143x391545,20126,30,02189114
9414/16.50A.11.9501695113211427,9016000094143x3111922,002140,02289135
9414/16.63A.11.96316105122211493,8016000094143x31111210,00246,90,02289139
9414/20.80A.15.98020134154252636,6012000094143x31511509,50318,30,023211174
9414/20.80A.15.128020134154310825,6012000094144x31512042,30412,80,023211174
9414/20.100A.15.910020154174252708,1012000094143x31511895,10354,10,023211195
9414/25.125.19.9125251731933101386,2012000094143x31914052,60693,10,024011213



  • Case Studies und Anwenderberichte

    Lesen Sie unsere Case-Studies und Anwenderberichte und profitieren Sie von den Erfahrungen unserer Kunden.

  • Kontakt

    Unter +49(0)7431 1288-0 stehen wir Ihnen gerne zur Verfügung.
    Ihre gewünschte Größe ist nicht dabei? Wir fertigen auch individuell. Rufen Sie uns an!
