Eindeutige und reproduzierbare Ergebnisse

Eindeutige und reproduzierbare Ergebnisse.

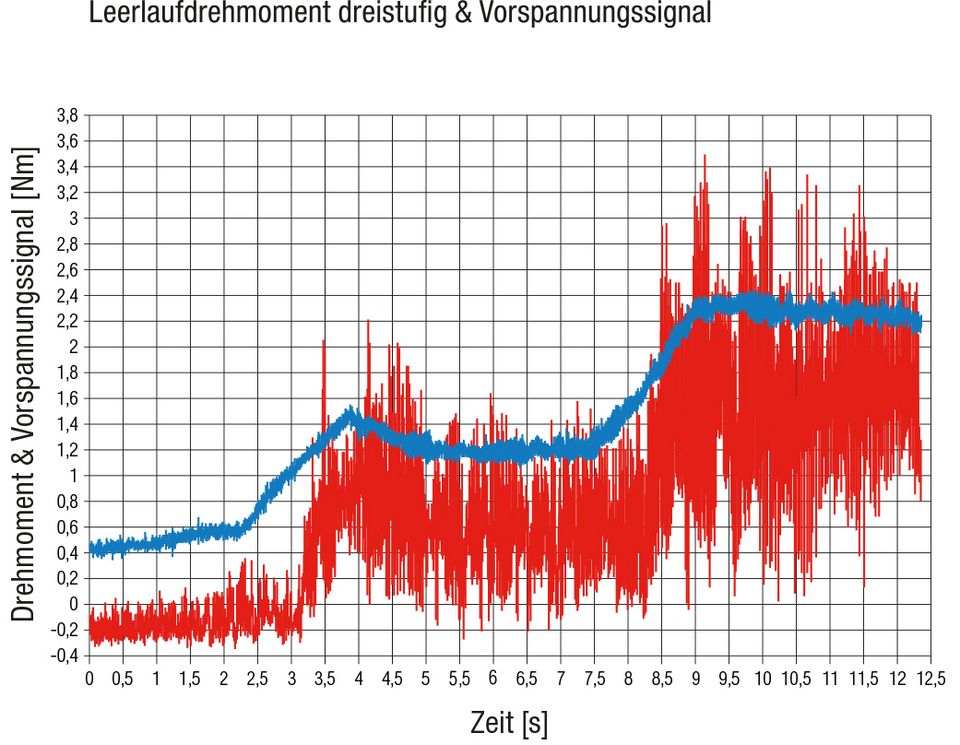

Für Grundlagenversuche fertigte Steinmeyer spezielle Spindelwellen, bei denen das Spindelgewinde in drei Durchmessern geschliffen wurde. Anschließend wurde das Leerlauf-Drehmoment der Mutter zur Erfassung der Vorspannung gemessen. Es ergaben sich dabei drei deutlich abgegrenzte Stufen. Die Drehmomentmessung verifiziert diese drei Vorspannungsstufen im Vor-und Rückhub.

Die Erkenntnisse aus diesen Vergleichsmessungen waren eindeutig und reproduzierbar. Die Auswertung des Sensorsignals korreliert mit den Vorspannungsstufen aus der Messung des Leerlauf-Drehmoments.

Aus diesen Grundlagen entwickelten die Steinmeyer- Ingenieure gemeinsam mit der Firma ifm ein entsprechendes Konzept.

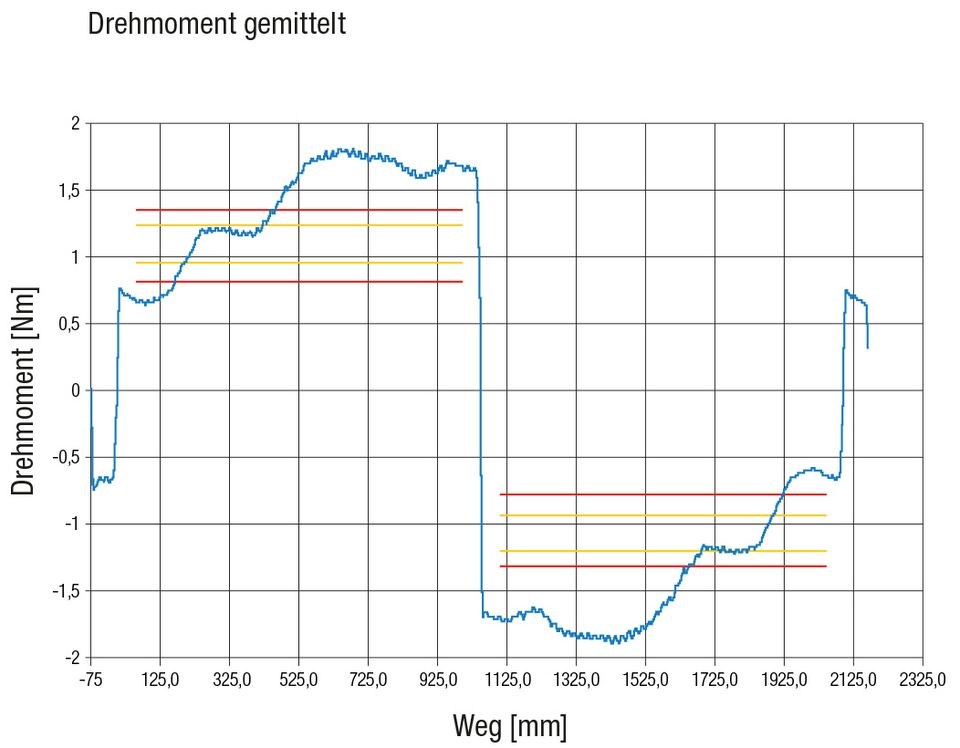

Drehmomentverlauf

Sensorsignal
