1412/5.16.470.527
Beschreibung
- Mutternbaureihe 1412 mit Einzelgangumlenkung als Flansch-
Einzelmutter mit 4-Punkt-Kontakt, beidseitig mit Standard Kunststoffabstreifern - Außengeometrie der Mutter für die Befestigung über einen Flansch
- Spindelgewinde eingängig geschliffen nach Klasse P1-P5
- Miniatur-Kugelgewindetriebe auch mit Axialspiel erhältlich
Technische Daten und Abmessungen
-
Muttertyp
-
1412
-
Gangzahl
-
1
-
Nenn-Ø
-
[mm]
- dN
-
16
-
Leerlaufdrehmoment VON
-
[Ncm]
-
1,4
-
Steigung
-
[mm]
- P
-
5
-
Leerlaufdrehmoment BIS
-
[Ncm]
-
1,4
-

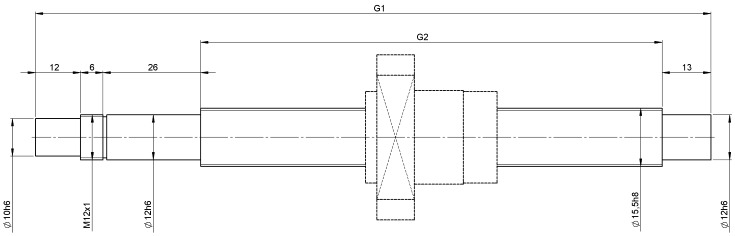

Spindelform
-
A
-
Genauigkeit T oder P
-
P
-
Hub
-
[mm]
-
400
-
Vorspannung/spielfrei/Axialspiel
-
Axialspiel
-
Gesamtlänge
-
[mm]
- G1
-
527
-
Mutterlänge
-
[mm]
- L
-
44
-
Gewindelänge
-
[mm]
- G2
-
470
-
Dyn. Tragzahl
-
[kN]
- Ca
-
10,10
-
Umläufe
- i
-
1x3
-
Stat. Tragzahl
-
[kN]
- C0a
-
12,00
-
Kugel-Ø
-
[mm]
- dW
-
3,5
-
Zentrierbund-Ø
-
[mm]
- D1
-
28
-
DN-Wert (ca.)
-
120000
