Antriebe für Fortschritt in Medizin und Forschung
In der Medizintechnik und den Life Sciences ist maximale Präzision unverzichtbar – denn in vielen Anwendungen geht es um nicht weniger als die Gesundheit und das Leben von Menschen. Kugelgewindetriebe übernehmen dabei zentrale Funktionen: etwa beim Positionieren von Komponenten in bildgebenden Verfahren, beim Dosieren kleinster Mengen in der Labortechnik oder beim Ansteuern feinmotorischer Bewegungen in chirurgischen Systemen und Prothesen.
Technische Lösungen für diese Bereiche müssen höchsten Anforderungen gerecht werden – kompakt, leise, langlebig, reproduzierbar und absolut zuverlässig. Besonders gefragt sind anwendungsspezifisch konzipierte Antriebskomponenten, die sich exakt in komplexe Systeme integrieren lassen und auch unter anspruchsvollen Bedingungen konstant leistungsfähig bleiben.
Ob in der Diagnostik, Therapie oder Forschung: Komponenten für den Einsatz in sensiblen Umgebungen erfordern nicht nur technisches Know-how, sondern auch ein tiefes Verständnis für regulatorische Anforderungen, Dokumentationspflichten und die besondere Verantwortung, die mit jeder Anwendung einhergeht.
Jetzt Medizintechnik-Projekt starten
Für jede medizintechnische Anwendung
die richtige Lösung
Bildgebung und Diagnostik
Kugelgewindetriebe ermöglichen durch präzise Positionierung in bildgebenden Systemen wie MRT- und CT-Geräten verlässliche, reproduzierbare Diagnosen und tragen gleichzeitig dazu bei, die Strahlenbelastung für den Patienten zu minimieren.
Therapie, Rehabilitation und Prothetik
In verschiedensten Therapiesystemen, wie z.B. Beatmungsgeräten stellen Kugelgewindetriebe zuverlässige Bewegung sicher. In Orthesen, Prothesen, Exoskeletten und Rehabilitationsgeräten ermöglichen Kugelgewindetriebe natürliche Bewegungsabläufe und hohe Belastbarkeit. Sie unterstützen eine schnelle Rückkehr zu echter Bewegungsfreiheit und gewohnter Lebensqualität.

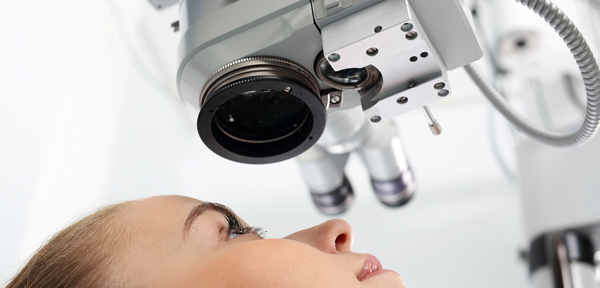

Chirurgische Systeme
Kompakte Kugelgewindetriebe steuern feinfühlige Bewegungen in OP-Robotern, Strahlentherapieanlagen und minimal-invasiven Instrumenten. So entstehen maximale Sicherheit und Kontrolle für gleichzeitig möglichst patientenschonende Eingriffe.
Biotechnologie und Pharma
Exakte Positionierung und Dosierung bei der Herstellung, Verarbeitung und Analyse von pharmazeutischen Produkten und Bioproben werden durch individuell angepasste Kugelgewindetriebe problemlos ermöglicht.

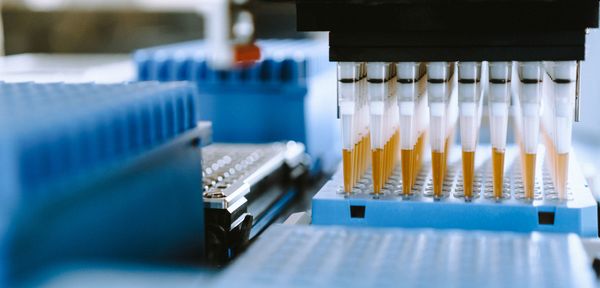

Laborautomation
Automatisierte Pipettierroboter, Flüssigkeitshandlingsysteme und Analysengeräte profitieren von langlebigen und exakt arbeitenden Antriebslösungen für schnelle, zuverlässige Prozesse im Dauereinsatz für exakte Diagnosen.
Medizintechnische Forschung
Mit hochpräzisen und reproduzierbaren Bewegungen in absoluter Zuverlässigkeit unterstützen Kugelgewindetriebe eine Vielzahl an verschiedensten Innovationen in der Medizintechnik und Life Science Forschung – vom Prototypenbau bis zur Serienfertigung.

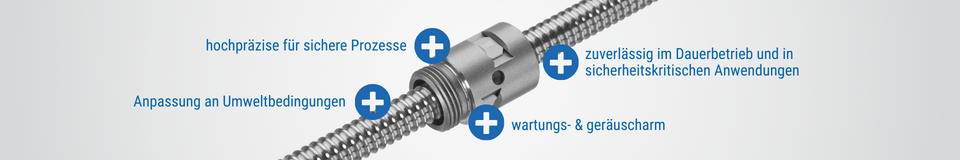

Vorteile der Steinmeyer Kugelgewindetriebe
In der Medizintechnik entscheidet oft jedes Detail – über die Qualität einer Diagnose, den Erfolg eines Eingriffs oder die Sicherheit von Patienten. Kugelgewindetriebe von Steinmeyer sind speziell für diese sensiblen Anforderungen konzipiert und bewähren sich seit Jahrzehnten in hochsensiblen Systemen der Life-Science-Industrie.
Ihre Vorteile im Überblick:
- Höchste Wiederholgenauigkeit und Präzision für exakt reproduzierbare Bewegungsabläufe und sichere Prozesse
- Zuverlässiger Betrieb auch im Langzeiteinsatz und sicherheitsrelevanten Anwendungen
- Wartungsarme Konzeption durch optimierte Werk- und Schmierstoffe sowie angepasste Auslegung
- Kompakte Bauform für den Einsatz in hochintegrierten Systemlösungen
- Geräuscharmer Betrieb, ideal für den Einsatz in patientennaher Umgebung
- Anpassung an Reinraum- und andere Umgebungsbedingungen, je nach Bedarf
Kundenspezifisch ausgelegte Kugelgewindetriebe für Ihre Anwendung:
Erfahren Sie, wie präzise ausgelegte Berechnungsmethoden, optimierte Werkstoffe, funktionale Beschichtungen und abgestimmte Schmierstoffe die Zuverlässigkeit, Lebensdauer und Prozesssicherheit medizintechnischer Systeme nachhaltig erhöhen.
Technische Beratung Projekt anfragen Lebensdauer berechnen Medizintechnik Schmierstoffe

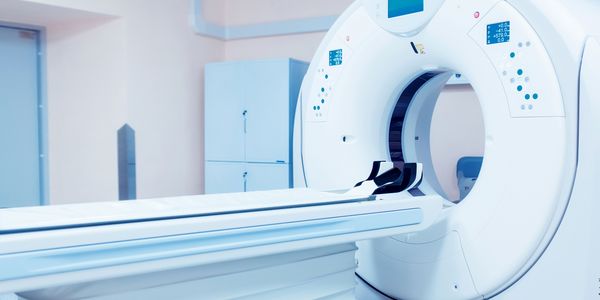

Anwendungsbericht: Blendensteller in CT-Geräten
Angetrieben von Steinmeyer Kugelgewindetrieben
In der medizinischen Diagnostik zählt jedes Detail, denn häufig hängen lebenswichtige Entscheidungen davon ab. Damit in der Radiologie auf gestochen scharfe Bilder vertraut werden kann, braucht es nicht nur leistungsfähige Sensorik. Die Bildqualität hängt dabei nicht nur von der Detektor- und Sensortechnik ab, sondern maßgeblich von der mechanischen Präzision der Strahlformung während der Rotation der Röntgenquelle.

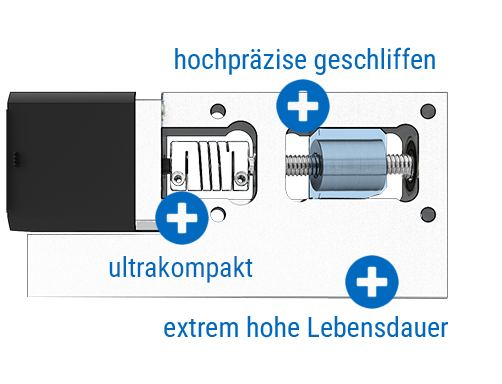

Die Blendenverstellung der Computertomographen erfolgt über eine speziell entwickelte Baugruppe von Steinmeyer Mechatronik, deren zentrales Funktionselement ein hochpräziser Kugelgewindetrieb ist. Diese hochpräzise mechanische Einheit aus Kugelumlaufspindel, Schrittmotorantrieb mit Motorencoder übernimmt die exakte Steuerung der feinauflösenden Verstellbewegungen der Wolframblenden während der Rotation der Röntgenquelle.
Die technische Herausforderung liegt in der kontinuierlichen Rotation der Baugruppe um den Patienten. Durch den großen Rotationsdurchmesser entstehen hohe Querbeschleunigungen, die das System stark beanspruchen. Dank der präzisen Fertigung des Kugelgewindetriebs und der besonders stabilen Baugruppenarchitektur bleibt die Bewegung dennoch exakt und wiederholgenau. Das System arbeitet selbst unter diesen dynamischen Bedingungen zuverlässig und mit minimaler Fehleranfälligkeit. Diese Baugruppe wird aktuell in Geräten eines internationalen Marktführers eingesetzt und garantiert dort höchste Präzision und Zuverlässigkeit. So wird eine dauerhaft präzise Positionierung sichergestellt, auf die sich Ärzte und Patienten gleichermaßen verlassen können.
Case Study - Blendensteller für Computertomographen
- Spitzengeschwindigkeit von 50 mm/s für extrem schnelle Aufnahmen (bis zu 80 % weniger Strahlendosis)
- Zylinder-Einzelmutter, Baureihe 1214
- 4-Punkt-Kontakt und Einzelgangumlenkung
- Longtime Schmierung
- Maximale Stabilität trotz hoher Fliehkraft
- Wiederholgenauigkeiten bis 1,4 µm für hochaufgelöste, rauscharme Bilder
- Reduzierter Geräuschpegel bei hohen Drehzahlen
- Kostenoptimiertes Design

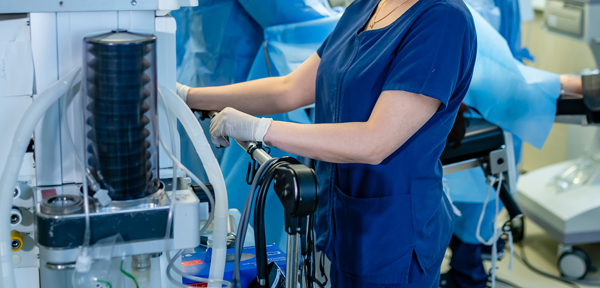

Anwendungsbericht: Antriebselemente in Beatmungsgeräten
In unterschiedlichsten kritischen Situationen sind Beatmungsgeräte täglich im Einsatz, um Leben zu retten. Um die Atmung von Patientinnen und Patienten zuverlässig und oft über längere Zeiträume hinweg zu unterstützen oder vollständig zu übernehmen, sind absolut zuverlässige Bewegungselemente unerlässlich. Die präzise Steuerung von Ventil-, Kolben- und Drucksystemen spielt dabei eine zentrale Rolle. Sie ermöglicht eine exakte Regelung des Gasaustauschs und trägt maßgeblich zur Sicherheit und zum Komfort bei.
Steinmeyer liefert hierfür Kugelgewindetriebe, die in Geräten führender Hersteller weltweit in verschiedenen Funktionen eingesetzt werden. Ihre kompromisslose Zuverlässigkeit, lange Lebensdauer und Wartungsfreiheit machen sie zur idealen Wahl für kritische medizintechnische Anwendungen. Dank der kompakten Bauform und des geringen Gewichts lassen sie sich flexibel in verschiedenste Systemarchitekturen integrieren. Der leise und vibrationsarme Lauf der Kugelumlaufspindeln ist dabei ein weiterer entscheidender Vorteil im patientennahen Umfeld. Failsafe-konform mit herausragend leisem Lauf, speziell ausgelegt für den Dauerbetrieb auf Intensivstationen.
Mit individuell angepassten Lösungen unterstützt Steinmeyer die Entwicklung moderner Beatmungssysteme. So wird eine konstante und sichere Atemunterstützung auch unter anspruchsvollsten Bedingungen gewährleistet.
Case Study - Antriebselement in Beatmungsgeräten
- Anschlussgewindemutter, Baureihe 1112
- Optimiertes Gewindeschleifverfahren
- Hohe Belastbarkeit in miniaturisierter Bauform mit gerringem Gewicht
- Adaptierbar für verschiedene Motoren
- Hohe Systemkompatibilität für bestehende Architekturen
- Extrem geräuscharm
- Wartungsfrei mit außerodentlich hoher Lebensdauer
- Failsave-konform für den Einsatz auf Intensivstationen

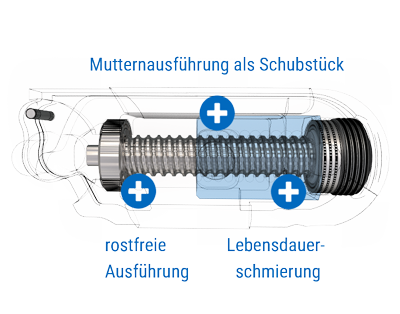

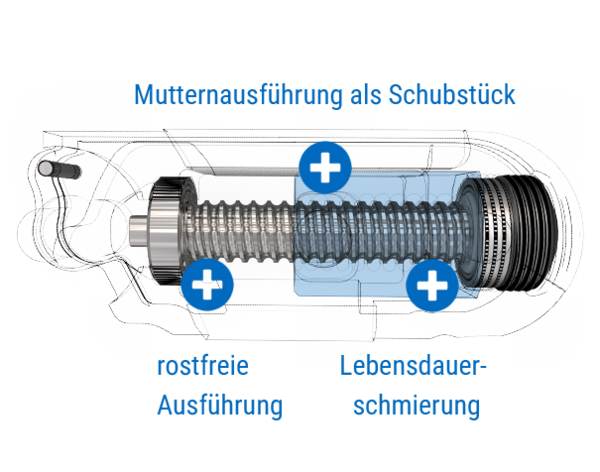

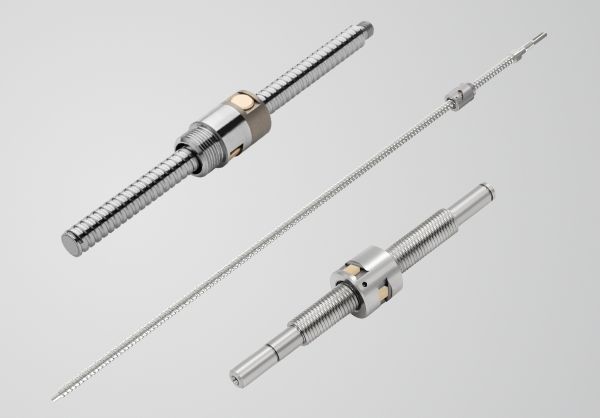

Miniatur-Kugelgewindetriebe – individuell ausgelegt
Die folgenden Miniatur-Kugelumlaufspindeln lassen sich flexibel an unterschiedliche Anforderungen anpassen. Durch individuelle Auslegung und kundenspezifische Entwicklung entstehen Lösungen, die exakt auf Ihre Anwendung abgestimmt sind.
Anschlussgewindemutter
Anschlussgewinde-Einzelmutter
Zylindermutter
Zylinder-Einzelmutter
Flanschmutter
Flansch-Einzelmutter
Federverspannte Anschlussgewindemutter
Federverspannte Anschlussgewinde-Doppelmutter
FAQ - Steinmeyer Kugelgewindetriebe für die Medizintechnik
Sind Kugelgewindetriebe für den Dauerbetrieb im medizinischen Umfeld geeignet?
Kugelgewindetriebe von Steinmeyer können für den langfristigen Einsatz unter Dauerbelastung ausgelegt werden. Spezielle Schmierkonzepte, Materialien und präzise Fertigung sorgen für höchste Zuverlässigkeit auch unter anspruchsvollsten Bedingungen.
Wie laut sind Kugelgewindetriebe im Betrieb?
Dank fein abgestimmter Laufbahngeometrien und präziser Fertigung laufen Steinmeyer-Kugelgewindetriebe sehr leise und vibrationsarm. Das ist besonders wichtig in patientennahen Anwendungen oder in sensiblen Laborumgebungen.
Unterstützt Steinmeyer bei der Zertifizierung medizintechnischer Geräte?
Steinmeyer verfügt über langjährige Erfahrung in der Zusammenarbeit mit Herstellern medizintechnischer Systeme und kennt die regulatorischen Anforderungen der Branche sehr genau. Wir unterstützen unsere Kunden bei der Dokumentation, Rückverfolgbarkeit und Auslegung der Komponenten im Kontext der jeweiligen Zulassungsstrategie. Unsere Produktion ist außerdem nach ISO 9001 zertifiziert.
Können Kugelgewindetriebe von Steinmeyer sterilisiert werden?
In vielen medizintechnischen Anwendungen sind unsere Kugelgewindetriebe so integriert, dass sie nicht direkt mit dem sterilen Bereich in Berührung kommen – eine separate Sterilisation ist daher oft nicht erforderlich. Sollte dennoch eine Sterilisation notwendig sein, beraten wir unsere Kunden gerne zu geeigneten Materialien und Ausführungen, die auf entsprechende Verfahren abgestimmt werden können.
