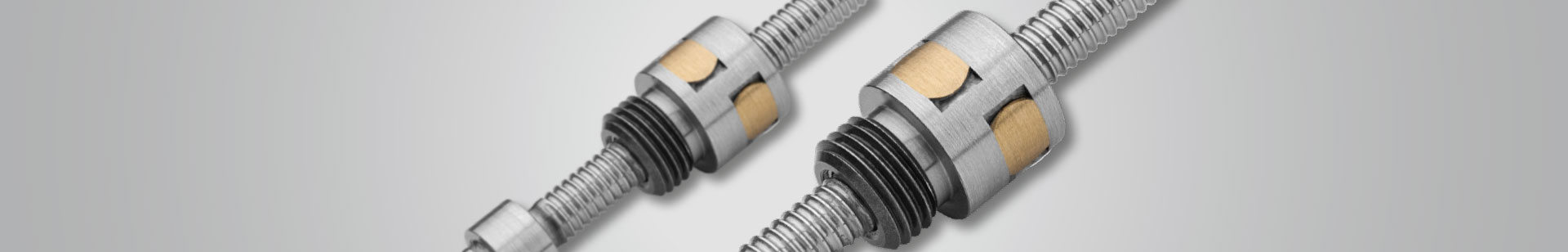

Kompakt. Präzise. Anschlussfertig.
Das standardisierte Anschlussgewinde der Mutter bietet eine effektive Lösung für die schnelle und prozesssichere Integration von Kugelgewindetrieben in bestehende Systeme. Die direkte Montage an definierten Anschlussgeometrien ermöglich effizente Montage und bei Bedarf einfache Austauschbarkeit – ganz ohne zusätzliche Anpassungen. Mit ihrer kompakten Geometrie eignen sich Anschlussgewindemuttern insbesondere auch für Anwendungen mit stark begrenztem Bauraum.
Einsatzgebiete für die hochpräzisen Kugelgewindetriebe von Steinmeyer finden sich unter anderem in Systemen der Laborautomation, optischen Geräten oder medizintechnischen Anwendungen.
Ein besonderer Vorteil der Verwendung von Kugelgewindetrieben mit Anschlussgewindemutter liegt in der hohen Flexibilität bei Prototyping und Serienanpassung. Durch das genormte Anschlussgewinde kann die Mutter jederzeit unkompliziert ausgetauscht oder durch eine alternative Konfiguration ersetzt werden – ohne große Eingriffe in das Gesamtdesign. Dies bietet konstruktive Freiheit in frühen Entwicklungsphasen sowie Anpassungsfähigkeit bei laufenden Optimierungsprozessen.
Standard-Produktvarianten
Die folgende Tabelle gibt einen Überblick über unsere Standardausführungen der Kugelgewindetriebe mit Anschlussgewindemuttern. Über die verlinkten Bezeichnungen gelangen Sie direkt zu den technischen Spezifikationen und Maßzeichnungen.
Individuelle Varianten entsprechend Ihrer Vorgaben sind auf Anfrage jederzeit möglich. Kontaktieren Sie dafür unsere Experten.
Produkte
| Bezeichnung | dN [mm] | P [mm] | Hub [mm] | D1 [mm] | L [mm] | Dyn. Tragzahl [kN] | Muttertyp | Spindelform | Gewindelänge [mm] | Gesamtlänge [mm] | Umläufe | Kugel-Ø [mm] | Gangzahl | Stat. Tragzahl [kN] | Leerlaufdrehmoment VON [Ncm] | Leerlaufdrehmoment BIS [Ncm] | Länge Spanngewinde [mm] | Ø-Hakenschlüsselaufnahme [mm] | Spanngewinde-Ø/Anschlussgewinde-Ø [mm] | Genauigkeit T oder P | Vorspannung/spielfrei/Axialspiel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1112/0,5.3.44.85 | 3 | 0,5 | 20 | 8,5 | 15 | 0,09 | 1112 | B | 44 | 85 | 1x2 | 0,6 | 1 | 0,09 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/0,5.3.64.105 | 3 | 0,5 | 40 | 8,5 | 15 | 0,09 | 1112 | B | 64 | 105 | 1x2 | 0,6 | 1 | 0,09 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/0,5.3.76.90 | 3 | 0,5 | 50 | 8,5 | 15 | 0,09 | 1112 | A | 76 | 90 | 1x2 | 0,6 | 1 | 0,09 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/0,5.3.94.135 | 3 | 0,5 | 70 | 8,5 | 15 | 0,09 | 1112 | B | 94 | 135 | 1x2 | 0,6 | 1 | 0,09 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/0,5.5.125.165 | 5 | 0,5 | 100 | 12,5 | 19 | 0,17 | 1112 | B | 125 | 165 | 1x3 | 0,6 | 1 | 0,24 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/0,5.5.65.105 | 5 | 0,5 | 40 | 12,5 | 19 | 0,17 | 1112 | B | 65 | 105 | 1x3 | 0,6 | 1 | 0,24 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/0,5.5.90.110 | 5 | 0,5 | 60 | 12,5 | 19 | 0,17 | 1112 | A | 90 | 110 | 1x3 | 0,6 | 1 | 0,24 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/0,5.5.95.135 | 5 | 0,5 | 70 | 12,5 | 19 | 0,17 | 1112 | B | 95 | 135 | 1x3 | 0,6 | 1 | 0,24 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/0,5.8.110.168 | 8 | 0,5 | 70 | 16,5 | 21 | 0,40 | 1112 | B | 110 | 168 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/0,5.8.140.198 | 8 | 0,5 | 100 | 16,5 | 21 | 0,40 | 1112 | B | 140 | 198 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/0,5.8.145.170 | 8 | 0,5 | 100 | 16,5 | 21 | 0,40 | 1112 | A | 145 | 170 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/0,5.8.190.248 | 8 | 0,5 | 150 | 16,5 | 21 | 0,40 | 1112 | B | 190 | 248 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/0,5.8.245.270 | 8 | 0,5 | 200 | 16,5 | 21 | 0,40 | 1112 | A | 245 | 270 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/0,5.8.80.138 | 8 | 0,5 | 40 | 16,5 | 21 | 0,40 | 1112 | B | 80 | 138 | 1x3 | 0,6 | 1 | 0,50 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.6.125.165 | 6 | 2 | 100 | 12,5 | 20 | 0,71 | 1112 | B | 125 | 165 | 1x3 | 1 | 1 | 1,08 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/2.6.65.105 | 6 | 2 | 40 | 12,5 | 20 | 0,71 | 1112 | B | 65 | 105 | 1x3 | 1 | 1 | 1,08 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/2.6.90.110 | 6 | 2 | 60 | 12,5 | 20 | 0,71 | 1112 | A | 90 | 110 | 1x3 | 1 | 1 | 1,08 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/2.6.95.135 | 6 | 2 | 70 | 12,5 | 20 | 0,71 | 1112 | B | 95 | 135 | 1x3 | 1 | 1 | 1,08 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/1.12.110.180 | 12 | 1 | 50 | 20,5 | 24 | 1,10 | 1112 | B | 110 | 180 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.160.230 | 12 | 1 | 100 | 20,5 | 24 | 1,10 | 1112 | B | 160 | 230 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.210.280 | 12 | 1 | 150 | 20,5 | 24 | 1,10 | 1112 | B | 210 | 280 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.260.330 | 12 | 1 | 200 | 20,5 | 24 | 1,10 | 1112 | B | 260 | 330 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.310.380 | 12 | 1 | 250 | 20,5 | 24 | 1,10 | 1112 | B | 310 | 380 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.355.397 | 12 | 1 | 300 | 20,5 | 24 | 1,10 | 1112 | A | 355 | 397 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.410.480 | 12 | 1 | 350 | 20,5 | 24 | 1,10 | 1112 | B | 410 | 480 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.12.510.580 | 12 | 1 | 450 | 20,5 | 24 | 1,10 | 1112 | B | 510 | 580 | 1x3 | 0,8 | 1 | 2,00 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/1.3.44.85 | 3 | 1 | 20 | 8,5 | 15 | 0,24 | 1112 | B | 44 | 85 | 1x2 | 0,8 | 1 | 0,25 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/1.3.64.105 | 3 | 1 | 40 | 8,5 | 15 | 0,24 | 1112 | B | 64 | 105 | 1x2 | 0,8 | 1 | 0,25 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/1.3.76.90 | 3 | 1 | 50 | 8,5 | 15 | 0,24 | 1112 | A | 76 | 90 | 1x2 | 0,8 | 1 | 0,25 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/1.3.94.135 | 3 | 1 | 70 | 8,5 | 15 | 0,24 | 1112 | B | 94 | 135 | 1x2 | 0,8 | 1 | 0,25 | 1,0 | 1,0 | 5 | M6 | P | spielfrei | |
| 1112/1.6.125.165 | 6 | 1 | 100 | 12,5 | 18 | 0,55 | 1112 | B | 125 | 165 | 1x3 | 0,8 | 1 | 0,92 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/1.6.65.105 | 6 | 1 | 40 | 12,5 | 18 | 0,55 | 1112 | B | 65 | 105 | 1x3 | 0,8 | 1 | 0,92 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/1.6.90.110 | 6 | 1 | 60 | 12,5 | 18 | 0,55 | 1112 | A | 90 | 110 | 1x3 | 0,8 | 1 | 0,92 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/1.6.95.135 | 6 | 1 | 70 | 12,5 | 18 | 0,55 | 1112 | B | 95 | 135 | 1x3 | 0,8 | 1 | 0,92 | 1,5 | 1,5 | 6 | 2 | M10x1 | P | spielfrei |
| 1112/1.8.110.168 | 8 | 1 | 70 | 16,5 | 22 | 0,90 | 1112 | B | 110 | 168 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/1.8.140.198 | 8 | 1 | 100 | 16,5 | 22 | 0,90 | 1112 | B | 140 | 198 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/1.8.145.170 | 8 | 1 | 100 | 16,5 | 22 | 0,90 | 1112 | A | 145 | 170 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/1.8.190.248 | 8 | 1 | 150 | 16,5 | 22 | 0,90 | 1112 | B | 190 | 248 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/1.8.245.270 | 8 | 1 | 200 | 16,5 | 22 | 0,90 | 1112 | A | 245 | 270 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/1.8.80.138 | 8 | 1 | 40 | 16,5 | 22 | 0,90 | 1112 | B | 80 | 138 | 1x3 | 0,8 | 1 | 1,20 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.110.168 | 8 | 2,5 | 70 | 16,5 | 29 | 2,00 | 1112 | B | 110 | 168 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.140.198 | 8 | 2,5 | 100 | 16,5 | 29 | 2,00 | 1112 | B | 140 | 198 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.145.170 | 8 | 2,5 | 100 | 16,5 | 29 | 2,00 | 1112 | A | 145 | 170 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.190.248 | 8 | 2,5 | 150 | 16,5 | 29 | 2,00 | 1112 | B | 190 | 248 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.245.270 | 8 | 2,5 | 200 | 16,5 | 29 | 2,00 | 1112 | A | 245 | 270 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2,5.8.80.138 | 8 | 2,5 | 40 | 16,5 | 29 | 2,00 | 1112 | B | 80 | 138 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.12.110.180 | 12 | 2 | 50 | 20,5 | 29 | 2,50 | 1112 | B | 110 | 180 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.160.230 | 12 | 2 | 100 | 20,5 | 29 | 2,50 | 1112 | B | 160 | 230 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.210.280 | 12 | 2 | 150 | 20,5 | 29 | 2,50 | 1112 | B | 210 | 280 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.260.330 | 12 | 2 | 200 | 20,5 | 29 | 2,50 | 1112 | B | 260 | 330 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.310.380 | 12 | 2 | 250 | 20,5 | 29 | 2,50 | 1112 | B | 310 | 380 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.355.397 | 12 | 2 | 300 | 20,5 | 29 | 2,50 | 1112 | A | 355 | 397 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.410.480 | 12 | 2 | 350 | 20,5 | 29 | 2,50 | 1112 | B | 410 | 480 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.12.510.580 | 12 | 2 | 450 | 20,5 | 29 | 2,50 | 1112 | B | 510 | 580 | 1x3 | 1,5 | 1 | 3,40 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/2.16.139.221 | 16 | 2 | 50 | 25,5 | 29 | 2,90 | 1112 | B | 139 | 221 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.189.271 | 16 | 2 | 100 | 25,5 | 29 | 2,90 | 1112 | B | 189 | 271 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.239.321 | 16 | 2 | 150 | 25,5 | 29 | 2,90 | 1112 | B | 239 | 321 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.289.371 | 16 | 2 | 200 | 25,5 | 29 | 2,90 | 1112 | B | 289 | 371 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.389.471 | 16 | 2 | 300 | 25,5 | 29 | 2,90 | 1112 | B | 389 | 471 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.470.527 | 16 | 2 | 400 | 25,5 | 29 | 2,90 | 1112 | A | 470 | 527 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.489.571 | 16 | 2 | 400 | 25,5 | 29 | 2,90 | 1112 | B | 489 | 571 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.689.771 | 16 | 2 | 600 | 25,5 | 29 | 2,90 | 1112 | B | 689 | 771 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.16.889.971 | 16 | 2 | 800 | 25,5 | 29 | 2,90 | 1112 | B | 889 | 971 | 1x3 | 1,5 | 1 | 4,90 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/2.8.110.168 | 8 | 2 | 70 | 16,5 | 27 | 2,00 | 1112 | B | 110 | 168 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.8.140.198 | 8 | 2 | 100 | 16,5 | 27 | 2,00 | 1112 | B | 140 | 198 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.8.145.170 | 8 | 2 | 100 | 16,5 | 27 | 2,00 | 1112 | A | 145 | 170 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.8.190.248 | 8 | 2 | 150 | 16,5 | 27 | 2,00 | 1112 | B | 190 | 248 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.8.245.270 | 8 | 2 | 200 | 16,5 | 27 | 2,00 | 1112 | A | 245 | 270 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/2.8.80.138 | 8 | 2 | 40 | 16,5 | 27 | 2,00 | 1112 | B | 80 | 138 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/3.12.110.180 | 12 | 3 | 50 | 20,5 | 36 | 3,60 | 1112 | B | 110 | 180 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.160.230 | 12 | 3 | 100 | 20,5 | 36 | 3,60 | 1112 | B | 160 | 230 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.210.280 | 12 | 3 | 150 | 20,5 | 36 | 3,60 | 1112 | B | 210 | 280 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.260.330 | 12 | 3 | 200 | 20,5 | 36 | 3,60 | 1112 | B | 260 | 330 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.310.380 | 12 | 3 | 250 | 20,5 | 36 | 3,60 | 1112 | B | 310 | 380 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.355.397 | 12 | 3 | 300 | 20,5 | 36 | 3,60 | 1112 | A | 355 | 397 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.410.480 | 12 | 3 | 350 | 20,5 | 36 | 3,60 | 1112 | B | 410 | 480 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/3.12.510.580 | 12 | 3 | 450 | 20,5 | 36 | 3,60 | 1112 | B | 510 | 580 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.110.180 | 12 | 4 | 50 | 22,5 | 33 | 3,60 | 1112 | B | 110 | 180 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.160.230 | 12 | 4 | 100 | 22,5 | 33 | 3,60 | 1112 | B | 160 | 230 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.210.280 | 12 | 4 | 150 | 22,5 | 33 | 3,60 | 1112 | B | 210 | 280 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.260.330 | 12 | 4 | 200 | 22,5 | 33 | 3,60 | 1112 | B | 260 | 330 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.310.380 | 12 | 4 | 250 | 22,5 | 33 | 3,60 | 1112 | B | 310 | 380 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.355.397 | 12 | 4 | 300 | 22,5 | 33 | 3,60 | 1112 | A | 355 | 397 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.410.480 | 12 | 4 | 350 | 22,5 | 33 | 3,60 | 1112 | B | 410 | 480 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.12.510.580 | 12 | 4 | 450 | 22,5 | 33 | 3,60 | 1112 | B | 510 | 580 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/4.8.110.168 | 8 | 4 | 70 | 16,5 | 30 | 2,00 | 1112 | B | 110 | 168 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/4.8.140.198 | 8 | 4 | 100 | 16,5 | 30 | 2,00 | 1112 | B | 140 | 198 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/4.8.145.170 | 8 | 4 | 100 | 16,5 | 30 | 2,00 | 1112 | A | 145 | 170 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/4.8.190.248 | 8 | 4 | 150 | 16,5 | 30 | 2,00 | 1112 | B | 190 | 248 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/4.8.245.270 | 8 | 4 | 200 | 16,5 | 30 | 2,00 | 1112 | A | 245 | 270 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/4.8.80.138 | 8 | 4 | 40 | 16,5 | 30 | 2,00 | 1112 | B | 80 | 138 | 1x3 | 1,5 | 1 | 2,10 | 2,0 | 2,0 | 8 | 3 | M14x1 | P | spielfrei |
| 1112/5.12.110.180 | 12 | 5 | 50 | 22,5 | 36 | 3,60 | 1112 | B | 110 | 180 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.160.230 | 12 | 5 | 100 | 22,5 | 36 | 3,60 | 1112 | B | 160 | 230 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.210.280 | 12 | 5 | 150 | 22,5 | 36 | 3,60 | 1112 | B | 210 | 280 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.260.330 | 12 | 5 | 200 | 22,5 | 36 | 3,60 | 1112 | B | 260 | 330 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.310.380 | 12 | 5 | 250 | 22,5 | 36 | 3,60 | 1112 | B | 310 | 380 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.355.397 | 12 | 5 | 300 | 22,5 | 36 | 3,60 | 1112 | A | 355 | 397 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.410.480 | 12 | 5 | 350 | 22,5 | 36 | 3,60 | 1112 | B | 410 | 480 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.12.510.580 | 12 | 5 | 450 | 22,5 | 36 | 3,60 | 1112 | B | 510 | 580 | 1x3 | 2 | 1 | 4,30 | 3,0 | 3,0 | 10 | 3 | M18x1 | P | spielfrei |
| 1112/5.16.139.221 | 16 | 5 | 50 | 28,5 | 43 | 10,10 | 1112 | B | 139 | 221 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.189.271 | 16 | 5 | 100 | 28,5 | 43 | 10,10 | 1112 | B | 189 | 271 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.239.321 | 16 | 5 | 150 | 28,5 | 43 | 10,10 | 1112 | B | 239 | 321 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.289.371 | 16 | 5 | 200 | 28,5 | 43 | 10,10 | 1112 | B | 289 | 371 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.389.471 | 16 | 5 | 300 | 28,5 | 43 | 10,10 | 1112 | B | 389 | 471 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.470.527 | 16 | 5 | 400 | 28,5 | 43 | 10,10 | 1112 | A | 470 | 527 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.489.571 | 16 | 5 | 400 | 28,5 | 43 | 10,10 | 1112 | B | 489 | 571 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.689.771 | 16 | 5 | 600 | 28,5 | 43 | 10,10 | 1112 | B | 689 | 771 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
| 1112/5.16.889.971 | 16 | 5 | 800 | 28,5 | 43 | 10,10 | 1112 | B | 889 | 971 | 1x3 | 3,5 | 1 | 12,00 | 4,0 | 4,0 | 10 | 3 | M22x1 | P | spielfrei |
Sie sind nicht fündig geworden, benötigen Beratung oder haben bereits eine Lösung im Sinn?
Nutzen Sie unsere technische Beratung für Produktauswahl und Auslegung:
FAQ – Kugelgewindetriebe mit Anschlussgewindemuttern
Sind Standard-Varianten erhältlich?
Ja, wir bieten Standard-Varianten für Kugelgewindetriebe mit Anschlussgewindemutter in Durchmessern von 3mm bis 6mm an. Es stehe zwei verschiedene Spindelvarianten zur Auswahl. Alternativ können die Standard-Muttern im Kombination mit einer Spindel nach Ihren Wünschen kombiniert werden.
Kann ich einen Kugelgewindetrieb nach meiner Zeichnung erhalten?
Die Fertigung von Kugelgewindetrieben nach Ihren Vorstellungen und entsprechend Ihrer Zeichnungen ist problemlos möglich. Alternativ entwickelt unser Team auch gerne mit Ihnen zusammen eine maßgeschneiderte Lösung für Ihre Anforderungen.
Welche Materialien sind verfügbar?
Neben standardisierten Stählen bietet unser Portfolio ein breites Spektrum an Werkstoffen, z.B. mehrere Sorten rostfreien Stahls, um verschiedensten Anwendungsfällen gerecht zu werden. Kugeln sind in verschiedenen Varianten aus Stahl, rostfreiem Stahl oder Keramik verfügbar.
Wie werden die Kugelgewindetriebe geschmiert?
Es kann ein auf Grundlage jahrelanger Erfahrung ausgesuchter Standardschmierstoff werden. Je nach Bedarf wird dieser in Mengen für regelmäßige Nachschmierintervalle oder Lebensdauerschmierung vor Auslieferung aufgebracht.
Des Weiteren haben wir weitreichende Kompetenz bezüglich der Auswahl von Ölen oder Fetten für besondere Anwendungen wie z.B. Luftfahrt, Lebensmittelumgebungen, Reinraum oder Vakuum.
In besonderen Konfigurationen sind sogar schmierstofffreie Varianten möglich.
Sind Anschlussgewindemuttern vorgespannt?
Je nach Anwendung kann die Vorspannung des Kugelgewindetriebes bei Bestellung individuell ausgewählt werden. Von Kugelgewindetrieben mit Spiel über spielfrei bis hin zu drei Graden an Vorspannung haben wir alles im Angebot.
Gibt es CAD-Modelle zum Download?
Gerne stellen wir Ihnen ein Modell der Mutterngeometrie zur Verfügung. Kontaktieren Sie uns hierfür bitte über das Kontaktformular.
