1214/1.6.90.110

Beschreibung

  • Mutterbaureihe 1214 mit Einzelgangumlenkung als Zylinder-Einzelmutter mit 4-Punkt-Kontakt, ohne Abstreifer
  • Außengeometrie der Mutter konzipiert zum Einbau in ein Gehäuse
  • Spindelgewinde eingängig geschliffen nach Klasse P1-P5
  • Miniatur-Kugelgewindetriebe auch mit Axialspiel erhältlich

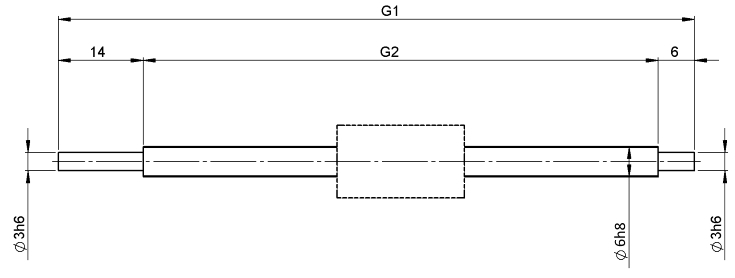

Technische Daten und Abmessungen

Muttertyp
1214
Gangzahl
1
Nenn-Ø
[mm]
dN
6
Leerlaufdrehmoment VON
[Ncm]
1,5
Steigung
[mm]
P
1
Leerlaufdrehmoment BIS
[Ncm]
1,5
Spindelform
A
Genauigkeit T oder P
P
Hub
[mm]
60
Vorspannung/spielfrei/Axialspiel
spielfrei
Gesamtlänge
[mm]
G1
110
Mutterlänge
[mm]
L
12
Gewindelänge
[mm]
G2
90
Dyn. Tragzahl
[kN]
Ca
0,55
Umläufe
i
1x3
Stat. Tragzahl
[kN]
C0a
0,92
Kugel-Ø
[mm]
dW
0,8
Zentrierbund-Ø
[mm]
D1
12
DN-Wert (ca.)
120000
Passung Zentrierbund-Ø
[mm]
h6
