2412/4.8.145.170
Beschreibung
- Mutterbaureihe 2412 mit Stirndeckelumlenkung als Flansch-Einzelmutter mit 4-Punkt-Kontakt, beidseitig mit Standard Kunststoffabstreifern
- Außengeometrie der Mutter für die Befestigung über einen Flansch
- Spindelgewinde eingängig geschliffen nach Klasse P1-P5
- Miniatur-Kugelgewindetriebe auch mit Axialspiel erhältlich
Technische Daten und Abmessungen
-
Muttertyp
-
2412
-
Genauigkeit T oder P
-
P
-
Nenn-Ø
-
[mm]
- dN
-
8
-
Vorspannung/spielfrei/Axialspiel
-
spielfrei
-
Steigung
-
[mm]
- P
-
4
-
Mutterlänge
-
[mm]
- L
-
27
-

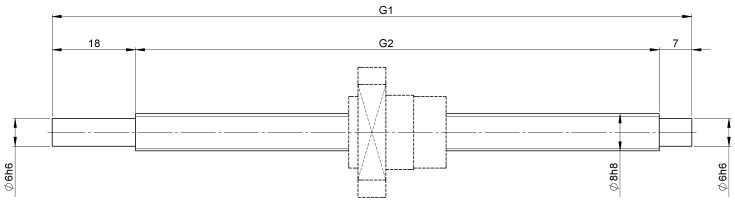

Spindelform
-
A
-
Länge Abstreiferüberstand
-
[mm]
- L3
-
6
-
Hub
-
[mm]
-
100
-
Flanschbreite
-
[mm]
- L7
-
6
-
Gesamtlänge
-
[mm]
- G1
-
170
-
Dyn. Tragzahl
-
[kN]
- Ca
-
3,00
-
Gewindelänge
-
[mm]
- G2
-
145
-
Stat. Tragzahl
-
[kN]
- C0a
-
3,60
-
Umläufe
- i
-
1x5
-
Zentrierbund-Ø
-
[mm]
- D1
-
16
-
Kugel-Ø
-
[mm]
- dW
-
1,5
-
Passung Zentrierbund-Ø
-
[mm]
-
g6
-
DN-Wert (ca.)
-
160000
-
Teilkreis-Ø
-
[mm]
- D4
-
22
-
Gangzahl
-
1
-
Ø Flanschlöcher
- D5
-
3,4
-
Leerlaufdrehmoment VON
-
[Ncm]
-
2,0
-
Flansch-Ø
-
[mm]
- D6
-
28
-
Leerlaufdrehmoment BIS
-
[Ncm]
-
2,0
-
Abstand Flanschabflachung
-
[mm]
- H
-
9,5
