Kompakt. Vielseitig. Anpassbar.

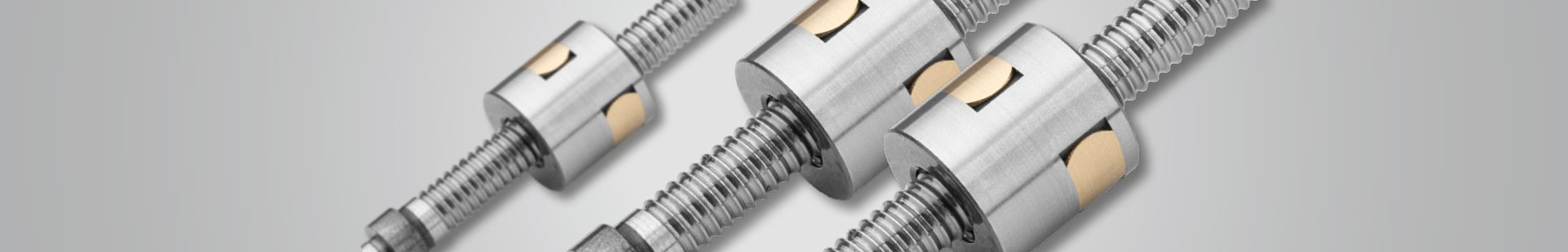

Durch ihre kompakte, zylindrische Außenform lassen sich Kugelgewindetriebe mit Zylindermutter besonders platzsparend in technische Baugruppen integrieren. Die reduzierte Bauweise ermöglicht eine einfache Einpassung in individuelle Gehäusegeometrien oder kundenspezifische Haltestrukturen. Durch den Wegfall zusätzlicher Flansch- oder Gewindeelemente reduziert sich der Platzbedarf erheblich, ohne Kompromisse bei Präzision oder Belastbarkeit einzugehen.

Typische Einsatzbereiche für Kugelgewindetriebe von Steinmeyer finden sich beispielsweise in der Robotik, im Bereich der Feinmechanik, in automatisierten Montagesystemen sowie in hochwertigen Mess- und Prüfeinrichtungen.

Ein weiterer Vorteil liegt in der konstruktiven Freiheit, die diese Mutterbauform bietet. Die Zylindermutter kann flexibel mit verschiedenen Befestigungsmethoden in bestehende oder neue Designs eingebunden werden. So lassen sich maßgeschneiderte Lösungen mit höchster Präzision realisieren, selbst bei beengten Einbauverhältnissen.



Standardausführungen im Überblick

Nachfolgend finden Sie eine Übersicht unserer verfügbaren Standardvarianten mit Zylindermutter. Die hinterlegten Bezeichnungen führen direkt zu den entsprechenden technischen Datenblättern und Zeichnungen.

Sonderausführungen nach Ihren Wünschen fertigen wir selbstverständlich auf Anfrage – sprechen Sie uns einfach an!

Produkte

BezeichnungdN [mm]P [mm]Hub [mm]D1 [mm]L [mm]Dyn. Tragzahl [kN]MuttertypSpindelformGewindelänge [mm]Gesamtlänge [mm]UmläufeKugel-Ø [mm]GangzahlStat. Tragzahl [kN]Leerlaufdrehmoment VON [Ncm]Leerlaufdrehmoment BIS [Ncm]Abstand Passfedernut [mm]Breite Passfedernut [mm]Länge Passfedernut [mm]Tiefe Passfedernut [mm]Passung Zentrierbund-Ø [mm]Genauigkeit T oder PVorspannung/spielfrei/Axialspiel
1214/0,5.3.44.8530,520770,091214B44851x20,610,091,01,0h6Pspielfrei
1214/0,5.3.64.10530,540770,091214B641051x20,610,091,01,0h6Pspielfrei
1214/0,5.3.76.9030,550770,091214A76901x20,610,091,01,0h6Pspielfrei
1214/0,5.3.94.13530,570770,091214B941351x20,610,091,01,0h6Pspielfrei
1214/0,5.5.125.16550,510012130,171214B1251651x30,610,241,51,5h6Pspielfrei
1214/0,5.5.65.10550,54012130,171214B651051x30,610,241,51,5h6Pspielfrei
1214/0,5.5.90.11050,56012130,171214A901101x30,610,241,51,5h6Pspielfrei
1214/0,5.5.95.13550,57012130,171214B951351x30,610,241,51,5h6Pspielfrei
1214/0,5.8.110.16880,57015130,401214B1101681x30,610,502,02,0h6Pspielfrei
1214/0,5.8.140.19880,510015130,401214B1401981x30,610,502,02,0h6Pspielfrei
1214/0,5.8.145.17080,510015130,401214A1451701x30,610,502,02,0h6Pspielfrei
1214/0,5.8.190.24880,515015130,401214B1902481x30,610,502,02,0h6Pspielfrei
1214/0,5.8.245.27080,520015130,401214A2452701x30,610,502,02,0h6Pspielfrei
1214/0,5.8.80.13880,54015130,401214B801381x30,610,502,02,0h6Pspielfrei
1214/2.6.125.1656210012130,711214B1251651x3111,081,51,5h6Pspielfrei
1214/2.6.65.105624012130,711214B651051x3111,081,51,5h6Pspielfrei
1214/2.6.90.110626012130,711214A901101x3111,081,51,5h6Pspielfrei
1214/2.6.95.135627012130,711214B951351x3111,081,51,5h6Pspielfrei
1214/1.12.110.1801215019171,101214B1101801x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.160.23012110019171,101214B1602301x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.210.28012115019171,101214B2102801x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.260.33012120019171,101214B2603301x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.310.38012125019171,101214B3103801x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.355.39712130019171,101214A3553971x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.410.48012135019171,101214B4104801x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.12.510.58012145019171,101214B5105801x30,812,003,03,02,55161,9h6Pspielfrei
1214/1.3.44.853120770,241214B44851x20,810,251,01,0h6Pspielfrei
1214/1.3.64.1053140770,241214B641051x20,810,251,01,0h6Pspielfrei
1214/1.3.76.903150770,241214A76901x20,810,251,01,0h6Pspielfrei
1214/1.3.94.1353170770,241214B941351x20,810,251,01,0h6Pspielfrei
1214/1.6.125.1656110012120,551214B1251651x30,810,921,51,5h6Pspielfrei
1214/1.6.65.105614012120,551214B651051x30,810,921,51,5h6Pspielfrei
1214/1.6.90.110616012120,551214A901101x30,810,921,51,5h6Pspielfrei
1214/1.6.95.135617012120,551214B951351x30,810,921,51,5h6Pspielfrei
1214/1.8.110.168817015140,901214B1101681x30,811,202,02,0h6Pspielfrei
1214/1.8.140.1988110015140,901214B1401981x30,811,202,02,0h6Pspielfrei
1214/1.8.145.1708110015140,901214A1451701x30,811,202,02,0h6Pspielfrei
1214/1.8.190.2488115015140,901214B1902481x30,811,202,02,0h6Pspielfrei
1214/1.8.245.2708120015140,901214A2452701x30,811,202,02,0h6Pspielfrei
1214/1.8.80.138814015140,901214B801381x30,811,202,02,0h6Pspielfrei
1214/2,5.8.110.16882,57015212,001214B1101681x31,512,102,02,0h6Pspielfrei
1214/2,5.8.140.19882,510015212,001214B1401981x31,512,102,02,0h6Pspielfrei
1214/2,5.8.145.17082,510015212,001214A1451701x31,512,102,02,0h6Pspielfrei
1214/2,5.8.190.24882,515015212,001214B1902481x31,512,102,02,0h6Pspielfrei
1214/2,5.8.245.27082,520015212,001214A2452701x31,512,102,02,0h6Pspielfrei
1214/2,5.8.80.13882,54015212,001214B801381x31,512,102,02,0h6Pspielfrei
1214/2.12.110.1801225019192,501214B1101801x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.160.23012210019192,501214B1602301x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.210.28012215019192,501214B2102801x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.260.33012220019192,501214B2603301x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.310.38012225019192,501214B3103801x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.355.39712230019192,501214A3553971x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.410.48012235019192,501214B4104801x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.12.510.58012245019192,501214B5105801x31,513,403,03,01,55161,9h6Pspielfrei
1214/2.16.139.2211625028192,901214B1392211x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.189.27116210028192,901214B1892711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.239.32116215028192,901214B2393211x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.289.37116220028192,901214B2893711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.389.47116230028192,901214B3894711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.470.52716240028192,901214A4705271x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.489.57116240028192,901214B4895711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.689.77116260028192,901214B6897711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.16.889.97116280028192,901214B8899711x31,514,904,04,01,55161,9h6Pspielfrei
1214/2.8.110.168827015192,001214B1101681x31,512,102,02,0h6Pspielfrei
1214/2.8.140.1988210015192,001214B1401981x31,512,102,02,0h6Pspielfrei
1214/2.8.145.1708210015192,001214A1451701x31,512,102,02,0h6Pspielfrei
1214/2.8.190.2488215015192,001214B1902481x31,512,102,02,0h6Pspielfrei
1214/2.8.245.2708220015192,001214A2452701x31,512,102,02,0h6Pspielfrei
1214/2.8.80.138824015192,001214B801381x31,512,102,02,0h6Pspielfrei
1214/3.12.110.1801235019263,601214B1101801x3214,303,03,055161,9h6Pspielfrei
1214/3.12.160.23012310019263,601214B1602301x3214,303,03,055161,9h6Pspielfrei
1214/3.12.210.28012315019263,601214B2102801x3214,303,03,055161,9h6Pspielfrei
1214/3.12.260.33012320019263,601214B2603301x3214,303,03,055161,9h6Pspielfrei
1214/3.12.310.38012325019263,601214B3103801x3214,303,03,055161,9h6Pspielfrei
1214/3.12.355.39712330019263,601214A3553971x3214,303,03,055161,9h6Pspielfrei
1214/3.12.410.48012335019263,601214B4104801x3214,303,03,055161,9h6Pspielfrei
1214/3.12.510.58012345019263,601214B5105801x3214,303,03,055161,9h6Pspielfrei
1214/4.12.110.1801245019223,601214B1101801x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.160.23012410019223,601214B1602301x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.210.28012415019223,601214B2102801x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.260.33012420019223,601214B2603301x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.310.38012425019223,601214B3103801x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.355.39712430019223,601214A3553971x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.410.48012435019223,601214B4104801x3214,303,03,03,55161,9h6Pspielfrei
1214/4.12.510.58012445019223,601214B5105801x3214,303,03,03,55161,9h6Pspielfrei
1214/4.8.110.168847015222,001214B1101681x31,512,102,02,0h6Pspielfrei
1214/4.8.140.1988410015222,001214B1401981x31,512,102,02,0h6Pspielfrei
1214/4.8.145.1708410015222,001214A1451701x31,512,102,02,0h6Pspielfrei
1214/4.8.190.2488415015222,001214B1902481x31,512,102,02,0h6Pspielfrei
1214/4.8.245.2708420015222,001214A2452701x31,512,102,02,0h6Pspielfrei
1214/4.8.80.138844015222,001214B801381x31,512,102,02,0h6Pspielfrei
1214/5.12.110.1801255019263,601214B1101801x3214,303,03,055161,9h6Pspielfrei
1214/5.12.160.23012510019263,601214B1602301x3214,303,03,055161,9h6Pspielfrei
1214/5.12.210.28012515019263,601214B2102801x3214,303,03,055161,9h6Pspielfrei
1214/5.12.260.33012520019263,601214B2603301x3214,303,03,055161,9h6Pspielfrei
1214/5.12.310.38012525019263,601214B3103801x3214,303,03,055161,9h6Pspielfrei
1214/5.12.355.39712530019263,601214A3553971x3214,303,03,055161,9h6Pspielfrei
1214/5.12.410.48012535019263,601214B4104801x3214,303,03,055161,9h6Pspielfrei
1214/5.12.510.58012545019263,601214B5105801x3214,303,03,055161,9h6Pspielfrei
1214/5.16.139.22116550282710,101214B1392211x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.189.271165100282710,101214B1892711x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.239.321165150282710,101214B2393211x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.289.371165200282710,101214B2893711x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.389.471165300282710,101214B3894711x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.470.527165400282710,101214A4705271x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.489.571165400282710,101214B4895711x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.689.771165600282710,101214B6897711x33,5112,004,04,05,55161,9h6Pspielfrei
1214/5.16.889.971165800282710,101214B8899711x33,5112,004,04,05,55161,9h6Pspielfrei



Sie konnten nicht das Passende finden, wünschen eine persönliche Beratung oder haben schon konkrete Vorstellungen?

Unsere Experten unterstützen Sie gern bei der Produktauswahl und optimalen Auslegung:

FAQ – Kugelgewindetriebe mit Zylindermuttern

Gibt es Standard-Varianten?

Ja, wir führen Standardausführungen von Kugelgewindetrieben mit Zylindermuttern in den Durchmessern 3 mm bis 6 mm. Dabei stehen Ihnen zwei unterschiedliche Spindeltypen zur Verfügung. Alternativ können Sie Standard-Muttern mit Spindeln nach Ihren individuellen Vorgaben kombinieren.

Kann ich Kugelgewindetriebe nach eigenen Zeichnungen fertigen lassen?

Selbstverständlich fertigen wir Kugelgewindetriebe nach Ihren Zeichnungen und Spezifikationen. Alternativ beraten und entwickeln unsere Experten gerne gemeinsam mit Ihnen eine speziell auf Ihre Anforderungen zugeschnittene Lösung.

Welche Werkstoffe sind verfügbar?

Unser Sortiment umfasst neben hochwertigen Standardstählen auch verschiedene rostfreie Stahlvarianten. Kugeln sind in Ausführungen aus Stahl, rostfreiem Stahl oder Keramik erhältlich. Weitere Informationen finden Sie hier.

Wie erfolgt die Schmierung der Kugelgewindetriebe?

Unsere Kugelgewindetriebe werden mit bewährten Standardschmierstoffen versehen, die entweder für regelmäßige Nachschmierung oder für eine Lebensdauerschmierung vor Auslieferung aufgetragen werden. Für spezielle Einsatzbereiche wie Luftfahrt, Lebensmittelindustrie, Reinräume oder Vakuumanwendungen beraten wir Sie hinsichtlich passender Öle und Fette. Schmierstofffreie Ausführungen sind auf Anfrage und für besondere Anforderungen möglich.

Werden Zylindermuttern vorgespannt geliefert?

Die Vorspannung kann je nach Anwendungsfall individuell gewählt werden. Unser Angebot reicht von kugelgewindetrieben mit Spiel über spielfreie Ausführungen bis hin zu Varianten mit drei Vorspannungsstufen.

Kann ich eine Zylindermutter mit Anschlusssgewinde oder Flansch erhalten?

Unser Standard-Sortiment an Anschlussgewinde- und Flanschmuttern finden Sie in der jeweiligen Rubrik auf unserer Webseite. Alternativ beraten unsere Experten Sie gerne bezüglich aller verfügbaren Geometrien.

Sind CAD-Modelle verfügbar?

Gerne stellen wir Ihnen CAD-Modelle der Mutterngeometrie zur Verfügung. Bitte kontaktieren Sie uns hierzu über das Kontaktformular.
